系统级封装(SiP)电磁屏蔽技术:共形屏蔽&分段型屏蔽
多年来,USI环旭电子始终致力于创新制程技术的研发,为穿戴式电子设备中的系统级封装(SiP)实现高集成度及高性能的解决方案。其中,电磁屏蔽性能的持续优化与提升,可谓是 SiP 技术发展的关键所在。

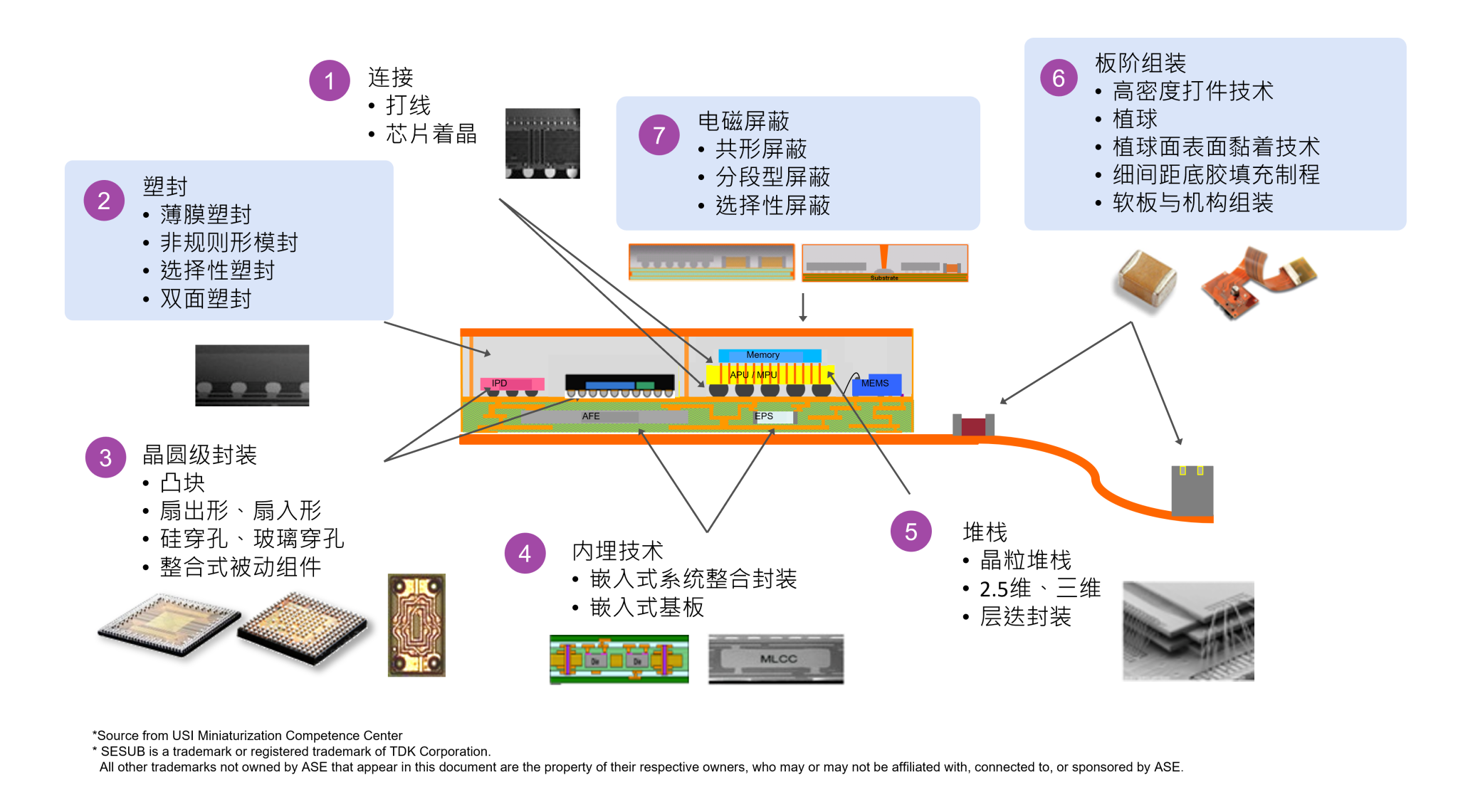

延伸前几篇「系统级封装」制程文章,本文中,我们将切入屏蔽技术 (Shielding) 两大领域:共形屏蔽(Conformal Shielding)和分段型屏蔽(Compartment Shielding),并进一步探讨其中制程之优劣,综观一览微小化技术中的「屏蔽」制程。若对于「系统级封装」尚未具备概念,可先阅读下列文章,先建立整体封装制程的概念。

- 【微小精确、事半功倍】Ep.1 系统级封装(SiP)全球趋势及市场
- 【微小精确、事半功倍】Ep.2 站稳微小化的竞争能力
- 【微小精确、事半功倍】Ep.3 生活中的微小化应用
- 系统级封装(SiP) : 一站式微小化解决方案
- 【车用SiP模组】打造智慧座舱的隐形推手
- 超越毫厘之争,掌握微小化的艺术
- 聪明选择「先进封装」解决方案
「电磁屏蔽技术」之必要性

系统级封装模组整合数百、千颗元件于一身,因此,势必要避免模组内和外各项元件之间的相互干扰,这项屏障即为业界所称的共形屏蔽(Conformal Shielding)和分段型屏蔽(Compartment Shielding)。过去在PCB组装制程中,以金属屏蔽栅栏作为隔间屏蔽已超过 20 年;在微小化模组产品中,雷射沟槽加导电胶填充技术则已使用超过 10 年。
基于屏蔽效能与微小化的目的,金属屏蔽栅栏已逐渐被淘汰。近年来,USI研发团队成功开发出应用于间隔屏蔽的金属屏蔽技术,节省大量成本的同时,也解决了长期以来存在的中频与高频问题,为SiP屏蔽技术提供新的解决方案。业界普遍常见的金属屏蔽罩,每一段均需要保留约1mm宽度的焊盘与排除区域 (Keep-Out Zone),环旭电子的共形及分段型屏蔽仅需10%的宽度。以一个多频4G模组为例,可为其他元件腾出超过17%的空间,并可屏蔽40-50 dB的电磁干扰。
共形屏蔽:满足多样化产品设计需求
环旭电子在共型屏蔽技术(Conformal Shielding)上持续创新与研发,可以实现选择性屏蔽,双面屏蔽等技术以满足不同的产品设计需求,并且成功开发了喷涂(Spray Coating)制程,进一步降低了产品成本。
选择性共型屏蔽是通过在溅射(sputtering)前用遮蔽带(tape)覆盖不需要屏蔽的区域,在溅射后去除遮蔽带,实现了选择性屏蔽,同时满足共型屏蔽要求和实现裸露I/O焊点,还可实现双面塑封产品I/O的要求。双面共型屏蔽技术则通过两次溅射实现双面选择性屏蔽,进一步提升了产品设计的灵活性,降低了设计难度。
喷涂则是在产品表面与侧壁喷涂导电胶取代溅射,实现共型屏蔽。这一项制程的成功开发为共型屏蔽提供了更多实现方案,并显著降低了机台成本和产品成本。
双面选择性屏蔽

USI环旭电子在电磁屏蔽技术上的突破,不仅为SiP模组带来了更高的集成度和性能,更为客户创造了多方面的价值。 首先,透过精准的屏蔽设计,有效降低了元件间的相互干扰,提升了产品的稳定性与可靠性。其次,我们独立开发的屏蔽技术大幅缩减了占用面积,为客户在有限的空间内实现更多功能提供了可能。此外,选择性屏蔽与双面屏蔽等创新技术,满足了客户日益多元化的产品设计需求,更推升了我们在微小化模组中的生产竞争力。
在下一篇文章中,我们将深入探讨「分段式屏蔽技术」,揭示其在SiP模组中的关键作用与优势。 分段式屏蔽技术是如何实现更精细化的电磁控制?它又为SiP模组带来了哪些新的应用场景?敬请期待!
SiP Shielding 电磁屏蔽FAQs
问1:SiP 技术中电磁屏蔽的目的是什么?
答1:透过防止内部密集排列的元件与外部讯号之间产生电磁干扰 (EMI),确保装置效能稳定。
问2:SiP 模组中使用的两种主要屏蔽技术是什么?
答2:共形屏蔽 (Conformal Shielding) 和分区屏蔽 (Compartment Shielding) — 每种技术都用在降低干扰并支援装置微小化。
问3:为什么传统的金属屏蔽框正逐渐被淘汰?
答3:它们占用更多空间且效率较低。新开发出的屏蔽方式可将边界宽度减少高达 90%,实现更精巧的设计。
问4:USI 的屏蔽技术能阻挡多少电磁干扰?
答4:USI 环旭电子的屏蔽技术可抑制 40-50 分贝 (dB) 的电磁干扰 (EMI),显著提升装置的可靠性与效能。
问5:什么是选择性共形屏蔽,它为何重要?
答5:它仅针对需要屏蔽的区域进行处理,可保留 I/O 焊盘 (I/O pads) 的可接触性,并支援复杂的双面设计。
问6:双面共形屏蔽的优势是什么?
答6:它提升了设计弹性,让精巧装置能在不影响电磁干扰防护能力的前提下,整合更多功能。
问7:在共形屏蔽中,喷涂制程与溅镀制程相比如何?
答7:喷涂制程是具成本效益的替代方案,能在更低的机器与生产成本下,提供相似的屏蔽效能。
问8:USI 环旭电子的屏蔽技术能为客户带来哪些效益?
答8:减少干扰、缩小尺寸、降低成本,并支援创新且精巧的产品设计。
